หน้าแปลน คือ เป็นประกอบที่สำคัญในงานระบบท่อ ทำหน้าเป็นตัวกลางเชื่อมต่อระหว่างปลายท่อกับปลายท่อ มีความจำเป็นสำหรับโรงงานอุตสาหกรรม
ชนิดของหน้าแปลนเหล็กขึ้นรูป (คาร์บอนและสแตนเลส) เช่น หน้าแปลนสลิปออน, หน้าแปลนคอสูง, หน้าแปลนบอด, หน้าแปลนสวมเชื่อม, หน้าแปลนเกลียว
แล้วหน้าแปลนคืออะไร?
หน้าแปลนเป็นข้อต่อรูปวงแหวนที่ใช้เชื่อมต่อท่อ วาล์ว ปั๊ม และอุปกรณ์อื่นๆ ในระบบท่อ ช่วยให้เข้าถึงได้ง่ายสำหรับการทำความสะอาด ตรวจสอบ หรือดัดแปลง
ฉันจะเลือกหน้าแปลนสแตนเลสที่เหมาะสมกับการใช้งานของฉันได้อย่างไร?
การเลือกหน้าแปลนที่เหมาะสมขึ้นอยู่กับหลายปัจจัย รวมถึงขนาดและประเภทของท่อที่เชื่อมต่อ ความดันและอุณหภูมิของระบบ ของเหลวที่ขนส่ง และสภาพแวดล้อมเฉพาะ เมื่อเลือกระหว่างสแตนเลสและเหล็กกล้าคาร์บอนสำหรับหน้าแปลน ให้พิจารณาสภาพแวดล้อมและข้อกำหนดในการใช้งาน สแตนเลสมีความทนทานต่อการกัดกร่อนได้ดีกว่าและเหมาะสำหรับสภาพแวดล้อมที่รุนแรง เป็นกรด หรือมีคลอรีนสูง แต่มีราคาแพงกว่า เหล็กกล้าคาร์บอนมีความแข็งแรงกว่าและคุ้มค่ากว่า เหมาะสำหรับงานที่มีแรงดันสูงและสภาพแวดล้อมที่มีการกัดกร่อนน้อยกว่า นอกจากนี้ ให้พิจารณาปัจจัยต่างๆ เช่น ความทนทานต่ออุณหภูมิ ความสามารถในการเชื่อม ความต้องการในการบำรุงรักษา และมาตรฐานเฉพาะอุตสาหกรรมในการตัดสินใจของคุณ โปรดดูคู่มือด้านบนเพื่อตรวจสอบประเภทต่างๆ ของหน้าแปลนและการใช้งานทั่วไป
หน้าแปลนติดตั้งอย่างไร?
การเลือกหน้าแปลนขึ้นอยู่กับหลายปัจจัย การติดตั้งหน้าแปลนเหล็กและ/หรือสแตนเลสเกี่ยวข้องกับการจัดแนวหน้าแปลนที่ปลายท่อทั้งสองด้าน ใส่ปะเก็นที่เหมาะสมระหว่างหน้าแปลน และยึดส่วนประกอบเข้าด้วยกันด้วยสลักเกลียว กระบวนการติดตั้งเฉพาะอาจแตกต่างกันไปขึ้นอยู่กับประเภทของหน้าแปลนและการใช้งาน
สรุป
ในแวดวงโครงสร้างพื้นฐานสมัยใหม่ หน้าแปลนมีความสำคัญอย่างยิ่งต่อการสร้างการเชื่อมต่อที่แข็งแรงและป้องกันการรั่วซึมในระบบท่อในอุตสาหกรรมต่างๆ หน้าแปลนมีหลายรูปแบบ ได้แก่ หน้าแปลนแบบสวม หน้าแปลนแบบเชื่อมซ็อกเก็ต หน้าแปลนแบบประกบ หน้าแปลนแบบคอเชื่อม หน้าแปลนแบบปิด และหน้าแปลนแบบสุขภัณฑ์ ซึ่งแต่ละแบบได้รับการออกแบบให้เหมาะสมกับการใช้งานเฉพาะ วัสดุที่หลากหลายของหน้าแปลนช่วยให้สามารถปรับใช้ได้ในสภาพแวดล้อมที่หลากหลาย คู่มือนี้เน้นย้ำถึงความสำคัญของการทำความเข้าใจคุณสมบัติเฉพาะและการใช้งานที่ถูกต้องของหน้าแปลนแต่ละประเภท โดยแสดงให้เห็นถึงบทบาทที่ขาดไม่ได้ในการรับรองความสมบูรณ์ ประสิทธิภาพ และความปลอดภัยของเครือข่ายท่อทั่วโลก
หน้าแปลนแบบเชื่อมซ็อกเก็ต (Socket-Weld Flanges)
หน้าแปลนแบบเชื่อมซ็อกเก็ตใช้เป็นหลักในระบบท่อที่มีเส้นผ่านศูนย์กลางเล็กและมีความดันสูง ออกแบบมาเพื่อให้การเชื่อมต่อที่แข็งแรงและเชื่อถือได้ โดยท่อจะถูกสอดเข้าไปในบริเวณที่เว้าของหน้าแปลน ซึ่งเรียกว่าซ็อกเก็ต แล้วจึงทำการเชื่อม หน้าแปลนแบบเชื่อมซ็อกเก็ตมีประโยชน์อย่างยิ่งในระบบท่อที่ต้องการการไหลของของเหลวที่ราบรื่นโดยไม่มีการปั่นป่วนอย่างมีนัยสำคัญ ซึ่งมักเป็นข้อกำหนดในงานเคมี ปิโตรเคมี และไอน้ำ การออกแบบช่วยลดโอกาสการรั่วไหลและเหมาะสำหรับงานที่ต้องลดความเสี่ยงของการรั่วไหลของของเหลวให้น้อยที่สุด เช่น ในสภาพแวดล้อมที่มีแรงดันสูงและอุณหภูมิสูง นอกจากนี้ยังช่วยให้จัดแนวและประกอบได้ง่าย ซึ่งเป็นข้อได้เปรียบในระหว่างกระบวนการติดตั้ง
TYPE : SOCKET WELD
STANDARD : ASME B16.5 Socket Welding
PRESSURE CLASS : 150 / 300 / 600 lbs.
SCHEDULE (Sch) : 40, 80
SIZE : 1/2 – 2 inch
MATERIAL : ASTM/ASME A/SA105N
3) หน้าแปลนแบบประกบ ( Lap Joint Flanges )
หน้าแปลนแบบประกบมีประโยชน์อย่างยิ่งในระบบท่อที่จำเป็นต้องถอดประกอบและบำรุงรักษาเป็นประจำ เนื่องจากช่วยให้จัดแนวและเข้าถึงได้ง่าย ประกอบด้วยสองส่วน คือ ปลายท่อและหน้าแปลน หน้าแปลนเหล่านี้ช่วยให้ประกอบและถอดประกอบได้ง่าย: ปลายท่อจะเชื่อมติดกับท่อในขณะที่หน้าแปลนครอบทับ การออกแบบช่วยให้หน้าแปลนหมุนได้ ทำให้การจัดแนวรูสลักเกลียวง่ายขึ้น ซึ่งเป็นประโยชน์อย่างยิ่งในระบบท่อที่ซับซ้อนหรือขนาดใหญ่ หน้าแปลนแบบต่อประกบ (Lap Joint Flanges) เหมาะอย่างยิ่งสำหรับการใช้งานกับท่อที่มีราคาแพงหรือมีซับใน เนื่องจากมีต้นทุนที่คุ้มค่า เพราะเฉพาะปลายด้านสั้น (Stub End) เท่านั้นที่ต้องตรงกับวัสดุของท่อหรือซับใน ทำให้สามารถใช้วัสดุที่ราคาถูกกว่าสำหรับตัวหน้าแปลนเองได้ จึงเป็นตัวเลือกที่เหมาะสมสำหรับระบบที่ต้องการการตรวจสอบและทำความสะอาดบ่อยครั้ง และในสถานการณ์ที่ความสะดวกในการติดตั้งและต้นทุนที่คุ้มค่าเป็นสิ่งสำคัญ
Size : DN15 (1/2″) to DN1200 (48″)
Pressure : up to 2500 psi
Temperature : up to 560 0C
Flange Face Type : Flate Face (FF), Raised Face (RF), Ring Type Joint (RTJ)
End Connection : DIN/EN, ASME, JIS
Material : Steel, Stainless Steel

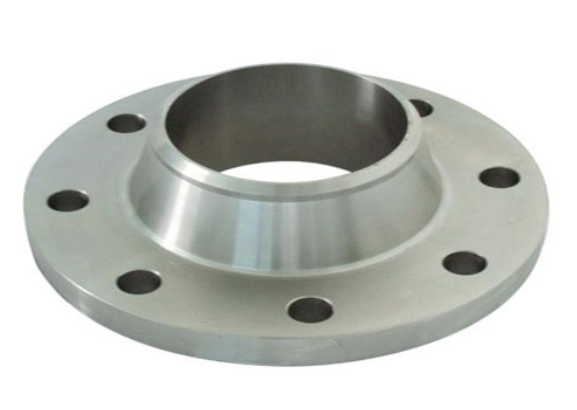

หน้าแปลนแบบเชื่อมคอ (Weld Neck Flanges)
หน้าแปลนแบบเชื่อมคอถูกนำมาใช้กันอย่างแพร่หลายในโรงงานอุตสาหกรรมที่ต้องการความทนทานต่อแรงดันสูง เช่น โรงงานแปรรูปสารเคมี โรงไฟฟ้า และสถานที่ก่อสร้าง ได้รับการออกแบบมาเพื่อการเชื่อมต่อที่ปลอดภัยและทนทานระหว่างท่อ วาล์ว และส่วนประกอบอื่นๆ ในระบบท่อ มีให้เลือกหลายประเภท เช่น แบบยาวมาตรฐาน แบบยาวพิเศษ แบบรวม และแบบนิโพฟแลง (Nipoflange) แต่ละประเภทเหมาะสำหรับงานเฉพาะด้าน ตั้งแต่สภาพแวดล้อมแรงดันต่ำไปจนถึงระบบและจุดเชื่อมต่อสำหรับงานหนักที่การเชื่อมทำได้ยาก ข้อได้เปรียบที่สำคัญคือการออกแบบที่แข็งแรง ป้องกันการรั่วซึม ให้การใช้งานที่ยาวนาน และลดความเครียด ซึ่งเป็นสิ่งสำคัญในสถานการณ์ที่มีแรงดันสูง
TYPE : Welding Neck
STANDARD : ASME B16.5 Welding Neck
PRESSURE CLASS : 150 / 300 / 600 lbs.
SCHEDULE (Sch) : 40, 80
SIZE : 1/2 – 24 inch
MATERIAL : ASTM/ASME A/SA105N
หน้าแปลนปิด (Blind Flanges)
หน้าแปลนปิดเป็นแผ่นกลมทึบที่ใช้เป็นหลักในการปิดปลายท่อ ทำให้สามารถป้องกันการรั่วไหลของของเหลวหรือก๊าซในระบบต่างๆ ได้อย่างมีประสิทธิภาพ มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น ระบบน้ำ การผลิตสารเคมี และการก่อสร้าง หน้าแปลนปิดช่วยในการต่อขยายท่อและมีประโยชน์อย่างยิ่งในการทดสอบแรงดัน หน้าแปลนปิดได้รับการออกแบบมาสำหรับสภาพแวดล้อมที่มีแรงดันสูงและมีให้เลือกหลายวัสดุ เช่น แผ่นเหล็ก A36 และสแตนเลส เพื่อตอบสนองความต้องการเฉพาะ การติดตั้งหน้าแปลนปิดนั้นต้องตรวจสอบให้แน่ใจว่าปลายท่อสะอาดและเรียบก่อนที่จะยึดหน้าแปลนด้วยสลักเกลียวเพื่อให้ปิดสนิท
TYPE : BLIND
STANDARD : ASME B16.5 Blind
PRESSURE CLASS : 150 / 300 / 600 lbs.
SIZE : 1/2 – 24 inch
MATERIAL : ASTM/ASME A/SA105N
หน้าแปลนสุขาภิบาล (Sanitary Flanges)
หน้าแปลนสุขาภิบาลส่วนใหญ่ใช้ในอุตสาหกรรมยา เทคโนโลยีชีวภาพ และอาหารและเครื่องดื่ม ออกแบบมาสำหรับงานที่ความสะอาดและความปลอดเชื้อมีความสำคัญสูงสุด หน้าแปลนเหล่านี้ช่วยให้ประกอบและถอดประกอบได้อย่างรวดเร็วสำหรับการทำความสะอาดและบำรุงรักษาเป็นประจำ ทำให้มั่นใจได้ว่ามาตรฐานสุขอนามัยได้รับการรักษาไว้ ลักษณะเด่นคือพื้นผิวเรียบ ไม่ปนเปื้อน หน้าแปลนสุขาภิบาลป้องกันการสะสมของแบคทีเรียและสิ่งปนเปื้อนอื่นๆ การออกแบบของพวกเขาเป็นไปตามมาตรฐานอุตสาหกรรมที่เข้มงวด เช่น มาตรฐานสุขอนามัย 3-A และ ASME-BPE เพื่อให้มั่นใจในความสมบูรณ์และคุณภาพของผลิตภัณฑ์ที่ไหลผ่านระบบท่อ

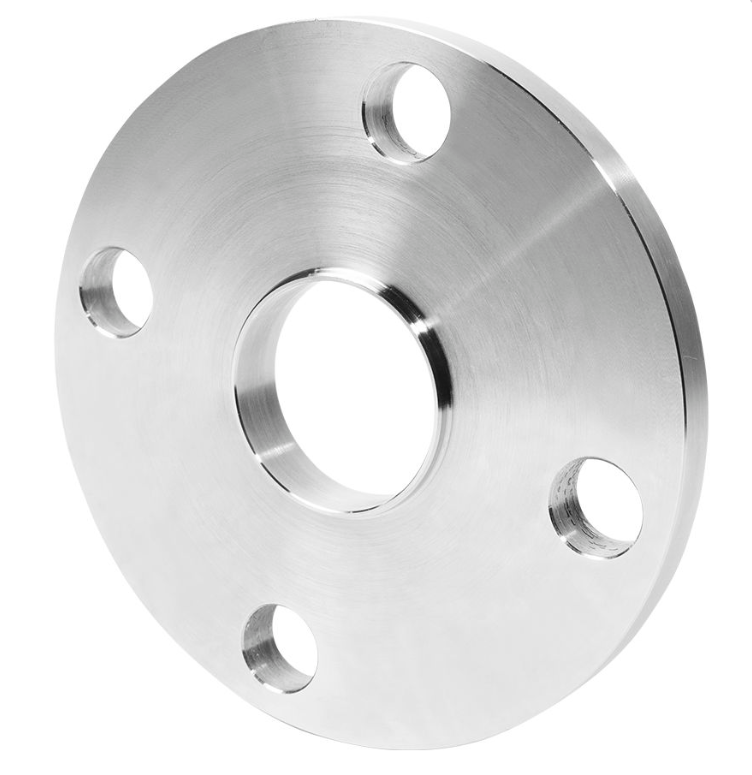

Sanitary Tube Plate Flange – SS316
Materials conform to ASTM A269/A270 & 3-A
– Independent lab verification for chemical & physical properties
– Material test reports available, manufacturing ISO 9001:2008
– Logo, heat number & country of origin marked on fitting
Stainless steel sanitary tubing dimensions and materials conform to ASTM A269/A270 and 3-A approved.
